CMOS와 CCD 센서 차이 관련하여 디지털카메라를 구매하거나 카메라의 사양을 살펴보면 CMOS, CCD, BSI CMOS, Stacked CMOS와 같은 용어를 자주 접하게 됩니다. 사진 촬영을 처음 시작한 사람이라면 이러한 영어 약어가 무엇을 의미하는지, 서로 어떤 차이가 있는지 이해하기 어려울 수 있습니다.
특히 CMOS와 CCD는 디지털카메라의 발전 과정을 이해하는 데 중요한 기술입니다. 과거 디지털카메라에서는 CCD 이미지 센서가 널리 사용되었지만, 오늘날 스마트폰과 대부분의 디지털카메라에는 CMOS 이미지 센서가 사용되고 있습니다.
그렇다면 과거에 사용되던 CCD 센서는 왜 CMOS 센서에 주류 자리를 내주었을까요? CMOS 센서는 CCD보다 모든 면에서 뛰어난 기술일까요? 또한 카메라 제조사들이 최근 강조하는 후면조사형 CMOS, 적층형 CMOS, 글로벌 셔터 기술은 기존 이미지 센서와 무엇이 다를까요?
이번 글에서는 CMOS와 CCD라는 영어 약어의 의미부터 두 센서의 작동 원리, 디지털 이미지 센서의 역사, 기술적 장단점, 그리고 현대 디지털카메라에 사용되는 최신 기술까지 자세히 알아보겠습니다.

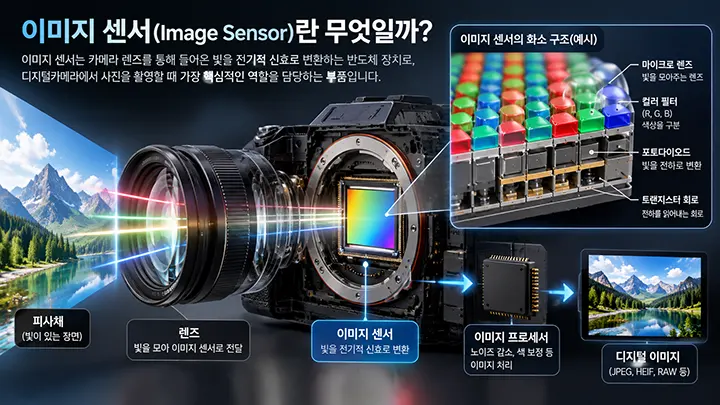

이미지 센서는 카메라 렌즈를 통해 들어온 빛을 전기적 신호로 변환하는 반도체 장치입니다. 디지털카메라에서 사진을 촬영할 때 가장 핵심적인 역할을 담당하는 부품 중 하나입니다.
과거 필름카메라에서는 빛에 반응하는 감광 물질이 도포된 필름을 사용하여 사진을 기록했습니다. 반면 디지털카메라는 이미지 센서가 빛을 받아 전기적 신호로 변환하고, 카메라 내부의 영상처리장치가 이를 디지털 이미지로 처리합니다.
이미지 센서는 수많은 화소(Pixel)로 구성되어 있습니다. 각각의 화소는 들어오는 빛의 양을 측정하는 역할을 합니다. 예를 들어 2,400만 화소 카메라라면 약 2,400만 개의 화소 정보를 활용하여 사진을 생성한다고 이해할 수 있습니다.
일반적인 디지털카메라의 이미지 생성 과정은 다음과 같습니다.
렌즈를 통과한 빛이 이미지 센서에 도달합니다.
센서의 광전변환 소자가 빛을 전하로 변환합니다.
센서 내부 회로가 전하 정보를 전기적 신호로 읽어냅니다.
아날로그 신호를 디지털 데이터로 변환합니다.
이미지 프로세서가 색상, 밝기, 노이즈 등을 처리합니다.
완성된 이미지가 JPEG, HEIF, RAW 등의 형태로 저장됩니다.
여기서 중요한 점은 이미지 센서가 단순히 빛을 받는 장치가 아니라, 빛으로부터 얻은 정보를 전기적 신호로 변환하여 읽어내는 시스템이라는 사실입니다.
CMOS와 CCD는 이러한 이미지 센서에서 전하를 읽어내고 처리하는 방식에 차이가 있는 대표적인 기술입니다.
CMOS란 무엇일까? 영어 약어와 정확한 의미
CMOS는 Complementary Metal-Oxide-Semiconductor의 약자입니다.
우리말로는 ‘상보형 금속 산화막 반도체’라고 부릅니다.
이 명칭은 이미지 센서만을 의미하는 것이 아니라 반도체 회로를 구성하는 기술을 나타냅니다. 따라서 CMOS 기술은 디지털카메라뿐만 아니라 컴퓨터 프로세서, 메모리, 스마트폰 등 다양한 전자기기에 사용됩니다.
CMOS라는 명칭을 구성하는 영어 단어를 살펴보겠습니다.
영어 | 우리말 의미 | 기술적 의미 |
|---|---|---|
Complementary | 상보형 | 서로 보완적으로 작동하는 회로 구조 |
Metal | 금속 | 반도체 소자의 게이트 전극과 관련된 명칭 |
Oxide | 산화물 | 전극과 반도체 사이의 절연층 |
Semiconductor | 반도체 | 전기적 특성을 제어할 수 있는 물질 |
여기서 Complementary라는 단어가 특히 중요합니다.
CMOS 회로는 일반적으로 NMOS와 PMOS라는 두 종류의 MOS 트랜지스터를 상보적으로 사용합니다. 이러한 구조는 디지털 논리회로에서 불필요한 정적 전력 소비를 줄이는 데 유리합니다.
또한 Metal-Oxide-Semiconductor라는 명칭은 전통적인 MOS 구조에서 유래했습니다. 현대 반도체에서는 금속뿐 아니라 다양한 전극 및 절연 재료가 사용되지만, CMOS라는 명칭은 계속 유지되고 있습니다.
그렇다면 CMOS 이미지 센서는 어떤 특징을 가지고 있을까요?
CMOS 이미지 센서는 화소 또는 화소 그룹 주변에 트랜지스터와 신호 처리 회로를 배치하여 전기적 신호를 읽어냅니다. 대표적인 방식인 능동 화소 센서(Active Pixel Sensor, APS)는 화소 내부에 신호를 증폭하거나 선택하는 기능을 갖추고 있습니다.
이러한 구조 덕분에 CMOS 이미지 센서는 신호를 빠르게 읽어내고, 다양한 처리 회로를 센서 칩에 집적할 수 있습니다.
오늘날 대부분의 스마트폰과 미러리스 카메라가 CMOS 이미지 센서를 사용하는 이유도 이러한 기술적 장점과 밀접한 관계가 있습니다.
CCD란 무엇일까? 영어 약어와 정확한 의미
CCD는 Charge-Coupled Device의 약자입니다.
우리말로는 ‘전하 결합 소자’라고 합니다.
CMOS가 반도체 회로 기술의 명칭이라면, CCD는 전하를 순차적으로 이동시키는 반도체 장치의 작동 원리를 나타내는 명칭입니다.
각 영어 단어의 의미를 살펴보겠습니다.
영어 | 우리말 의미 | 기술적 의미 |
|---|---|---|
Charge | 전하 | 빛에 의해 생성되어 저장되는 전기적 전하 |
Coupled | 결합된 | 인접한 저장 영역 사이에서 전하를 전달하는 구조 |
Device | 장치 또는 소자 | 특정한 전기적 기능을 수행하는 반도체 장치 |
CCD 이미지 센서에서는 빛에 의해 생성된 전하를 저장한 다음, 클록 신호를 이용해 인접한 저장 영역으로 차례대로 이동시킵니다.
이러한 과정을 전하 전송(Charge Transfer)이라고 합니다.
예를 들어 CCD 센서의 특정 화소에서 생성된 전하가 있다고 가정하겠습니다.
CCD는 해당 전하를 바로 외부로 출력하는 대신, 정해진 경로를 따라 다음 저장 영역으로 이동시킵니다. 이러한 이동을 반복하여 최종 출력 회로에서 신호를 읽어냅니다.
쉽게 말하면 여러 사람이 줄을 서서 물건을 한 사람씩 다음 사람에게 전달하는 방식과 비슷합니다.
반면 CMOS 이미지 센서는 일반적으로 각 화소 또는 화소 그룹의 신호를 선택하여 읽어내는 구조를 사용합니다.
이러한 차이가 두 센서의 읽기 속도, 소비전력, 회로 설계, 노이즈 특성 등에 영향을 미칩니다.
CCD는 한때 우수한 화질과 낮은 고정 패턴 노이즈를 구현하기에 유리했기 때문에 고급 디지털카메라, 천문 관측 장비, 과학용 카메라 등에 널리 사용되었습니다.
CCD 이미지 센서는 언제, 누구에 의해 발명되었을까?
CCD의 역사는 1969년으로 거슬러 올라갑니다.
미국 벨 연구소(Bell Laboratories)의 연구원 윌러드 보일(Willard Boyle)과 조지 스미스(George E. Smith)는 1969년 CCD의 기본 개념을 고안했습니다.
처음부터 디지털카메라에 사용하기 위해 개발된 기술은 아니었습니다. 이들은 반도체 내부에서 전하를 저장하고 이동시키는 새로운 장치 구조를 연구하고 있었습니다.
CCD 기술의 핵심은 반도체 표면 부근에 전하를 저장하고, 전극에 가하는 전압을 변화시켜 전하를 다른 위치로 이동시키는 것이었습니다.
이러한 구조는 처음에는 메모리와 신호 지연 장치 등으로 활용될 가능성이 검토되었습니다.
이후 CCD가 빛에 반응하여 생성된 전하를 저장할 수 있다는 점이 주목받으면서 이미지 센서로 발전하기 시작했습니다.
1970년대에는 CCD를 활용한 영상 촬영 기술이 발전했고, 점차 천문학, 방송, 산업용 카메라 등으로 활용 분야가 확대되었습니다.
CCD의 발명은 영상 기술의 역사에서 매우 중요한 사건으로 평가받습니다.
그 공로를 인정받아 윌러드 보일과 조지 스미스는 2009년 노벨 물리학상을 공동 수상했습니다. 정확히는 노벨 물리학상 전체의 절반이 두 사람에게 공동으로 수여되었습니다.
이는 CCD 기술이 단순한 카메라 부품을 넘어 과학과 영상 산업의 발전에 크게 기여했다는 사실을 보여줍니다.
CMOS 기술은 CCD보다 나중에 등장했을까?
많은 사람이 CCD가 먼저 등장하고 이후 CMOS가 발명되었다고 생각할 수 있습니다.
그러나 정확히 말하면 CMOS 반도체 기술 자체는 CCD보다 먼저 개발되었습니다.
CMOS 회로 기술은 1960년대 초반부터 발전하기 시작했습니다. 1963년에는 프랭크 완라스(Frank Wanlass)가 CMOS 회로의 기본 개념을 발표했습니다.
따라서 CMOS와 CCD의 역사를 비교할 때는 반드시 두 가지를 구분해야 합니다.
첫 번째는 CMOS 반도체 회로 기술이 등장한 시기입니다.
두 번째는 CMOS를 이용한 이미지 센서가 실용적인 수준으로 발전한 시기입니다.
CMOS 기술은 CCD보다 먼저 등장했지만, 초기 CMOS 이미지 센서는 노이즈와 화질 측면에서 여러 기술적 한계를 가지고 있었습니다.
특히 화소마다 신호를 읽어내는 회로의 특성이 조금씩 달라 이미지에 고정 패턴 노이즈(Fixed Pattern Noise)가 발생하기 쉬웠습니다.
이러한 문제 때문에 초기 디지털 영상 분야에서는 CCD가 더 높은 평가를 받았습니다.
그러나 1990년대 이후 CMOS 이미지 센서 기술이 빠르게 발전하기 시작했습니다.
특히 능동 화소 센서와 신호 처리 기술이 발전하면서 CMOS 이미지 센서의 화질이 크게 개선되었습니다.
그 결과 CMOS는 CCD의 장점을 상당 부분 따라잡았으며, 속도와 소비전력, 집적도 등에서는 더욱 유리한 특성을 보이기 시작했습니다.
디지털카메라의 역사와 CCD 센서의 전성기
이미지 센서 기술 발전의 주요 연혁
1963년 — CMOS 회로 개념 발표
프랭크 완라스가 상보형 MOS 회로 기술을 발표했습니다.
1969년 — CCD 발명
벨 연구소의 보일과 스미스가 전하 결합 소자를 고안했습니다.
1970~1980년대 — CCD 영상 기술 발전
CCD가 과학용 영상 장비와 비디오카메라 등에 적용되기 시작했습니다.
1990년대 — 디지털카메라 대중화와 CMOS 발전
CCD 기반 디지털카메라가 보급되고 CMOS 능동 화소 센서 기술도 빠르게 발전했습니다.
2000년대 — CMOS의 본격적인 확대
DSLR과 다양한 디지털 영상 장비에 CMOS 이미지 센서가 널리 채택되었습니다.
2010년대 — 후면조사형 및 적층형 CMOS 확산
고감도와 고속 처리에 유리한 CMOS 구조가 발전했습니다.
2020년대 — 고속 적층형 및 글로벌 셔터 CMOS 발전
고속 연속 촬영, 빠른 센서 읽기, 왜곡 감소 등의 성능이 더욱 향상되었습니다.
디지털카메라가 대중화되기 시작한 1990년대와 2000년대 초반에는 CCD 이미지 센서가 상당히 널리 사용되었습니다.
당시에는 CCD가 높은 화질과 균일한 신호 특성을 구현하기에 유리했기 때문입니다.
특히 일반 소비자용 콤팩트 디지털카메라에서는 CCD 센서를 사용하는 제품이 많았습니다.
초기 디지털카메라는 오늘날의 카메라와 비교하면 화소 수가 적고, 연속 촬영 속도가 느리며, 저장할 수 있는 사진의 수에도 제약이 있었습니다.
그러나 필름을 현상하지 않고 촬영한 사진을 컴퓨터로 확인할 수 있다는 점은 매우 혁신적이었습니다.
시간이 지나면서 디지털카메라의 화소 수가 증가하고 영상처리 기술이 발전했습니다.
이 과정에서 CCD는 중요한 역할을 담당했지만, 고속 처리와 저전력 설계가 중요해지면서 CMOS의 장점이 점차 부각되기 시작했습니다.
특히 디지털카메라가 단순히 정지 사진만 촬영하는 장치를 넘어 동영상 촬영, 실시간 화면 표시, 빠른 자동초점, 고속 연속 촬영 등의 기능을 갖추기 시작하면서 이미지 센서의 빠른 신호 읽기 능력이 더욱 중요해졌습니다.

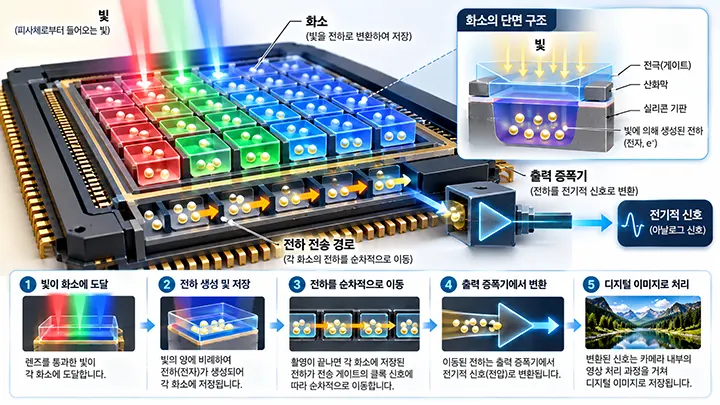

CCD 센서는 어떤 원리로 작동할까?
CCD 이미지 센서의 핵심 원리는 빛으로 생성된 전하를 저장한 후 순차적으로 이동시키는 것입니다.
CCD의 작동 과정을 이해하기 위해 여러 개의 물통이 일렬로 배치되어 있다고 가정해 보겠습니다.
각 물통에는 빛의 양에 비례하는 물이 들어갑니다. 빛을 많이 받은 물통에는 많은 물이 들어가고, 빛을 적게 받은 물통에는 적은 물이 들어가는 것입니다.
촬영이 끝나면 물통에 담긴 물을 다음 물통으로 차례대로 전달합니다.
마지막 물통까지 이동한 물의 양을 측정하면 원래 각 물통에 얼마나 많은 물이 들어 있었는지 알 수 있습니다.
CCD의 전하 전송 원리도 이와 비슷합니다.
실제 CCD에서는 물 대신 전자를 비롯한 전하를 이동시킵니다.
일반적인 CCD 이미지 센서는 광전변환을 통해 생성된 전하를 전극의 전압 변화에 따라 이동시키며, 최종적으로 출력 증폭기에서 전기적 신호로 변환합니다.
CCD에는 여러 가지 구조가 존재합니다. 대표적으로 인터라인 전송 방식(Interline Transfer), 프레임 전송 방식(Frame Transfer), 풀프레임 방식(Full Frame CCD) 등이 있습니다.
이러한 구조는 전하를 저장하고 이동시키는 방법에 차이가 있습니다.
CCD의 중요한 장점 중 하나는 여러 화소의 신호가 공통된 출력 회로를 통과하도록 설계할 수 있다는 것입니다.
초기 기술에서는 이러한 방식이 화소별 회로 차이로 발생하는 노이즈를 줄이는 데 유리했습니다.
그러나 많은 전하를 순차적으로 이동시켜야 하므로 고속으로 읽어내기 위해서는 복잡한 구동 회로와 높은 전력 소비가 필요할 수 있습니다.
또한 전하를 이동시키는 과정에서 손실이 발생하지 않도록 정밀하게 설계해야 합니다.
CMOS 센서는 어떤 원리로 작동할까?
CMOS 이미지 센서 역시 빛을 전하로 변환한다는 점에서는 CCD와 동일합니다.
하지만 전하를 읽어내는 방법이 다릅니다.
CMOS 이미지 센서에서는 일반적으로 화소 내부에 광전변환 소자와 여러 개의 트랜지스터가 배치됩니다.
빛에 의해 생성된 전하는 화소 내부에서 전압 신호로 변환되고, 행과 열을 선택하는 회로를 통해 읽어냅니다.
이러한 구조를 능동 화소 센서(Active Pixel Sensor, APS)라고 합니다.
대표적인 CMOS 이미지 센서의 작동 과정은 다음과 같습니다.
렌즈를 통과한 빛이 화소에 도달합니다.
포토다이오드가 빛을 전하로 변환합니다.
화소 내부에 전하가 축적됩니다.
트랜지스터를 이용해 전하에 대응하는 전압 신호를 읽어냅니다.
열 단위의 신호 처리 회로와 아날로그-디지털 변환기가 신호를 처리합니다.
디지털 데이터가 이미지 프로세서로 전달됩니다.
CMOS의 중요한 특징은 CCD처럼 모든 전하를 긴 경로를 따라 이동시키지 않아도 된다는 점입니다.
일반적인 CMOS 센서는 행 단위로 화소를 선택하고 여러 열의 신호를 병렬로 처리할 수 있습니다.
따라서 고속 읽기 구조를 구현하기에 유리합니다.
또한 센서 칩에 증폭기, 아날로그-디지털 변환기, 제어 회로 등을 집적하기 쉽습니다.
이러한 특징은 센서의 소비전력을 줄이고 카메라 시스템의 설계를 간소화하는 데 도움이 됩니다.
다만 CMOS 센서라고 해서 모든 화소를 반드시 동시에 읽는 것은 아닙니다.
일반적인 CMOS 이미지 센서에서는 행 단위로 순차적으로 신호를 읽어내는 롤링 셔터(Rolling Shutter) 방식이 널리 사용됩니다.
이 때문에 빠르게 움직이는 피사체를 촬영할 때 이미지가 왜곡되는 현상이 발생할 수 있습니다.
CMOS와 CCD 센서의 차이점 한눈에 비교하기
두 이미지 센서의 특징을 비교하면 기술 발전의 방향을 더욱 쉽게 이해할 수 있습니다.
비교 항목 | CCD 센서 | CMOS 센서 |
|---|---|---|
영어 명칭 | Charge-Coupled Device | Complementary Metal-Oxide-Semiconductor |
한국어 명칭 | 전하 결합 소자 | 상보형 금속 산화막 반도체 |
대표적인 읽기 방식 | 전하를 순차적으로 전송 | 화소 신호를 행·열 회로로 읽기 |
소비전력 | 상대적으로 높은 경우가 많음 | 저전력 설계에 유리 |
읽기 속도 | 구조에 따라 제약이 있음 | 고속·병렬 읽기에 유리 |
회로 집적 | 상대적으로 제약이 있음 | 다양한 회로 집적에 유리 |
초기 화질 특성 | 낮은 노이즈 구현에 유리했음 | 초기에는 노이즈 문제가 컸음 |
현대 화질 | 고성능 제품도 존재 | 최신 기술로 매우 높은 성능 구현 |
제조 비용 | 구조와 생산량에 따라 달라짐 | 대량 생산과 집적에 유리 |
현재 활용 | 일부 과학·산업용 분야 | 스마트폰, 미러리스, 산업용 등 광범위 |
여기서 반드시 알아야 할 사실이 있습니다.
CCD가 CMOS보다 무조건 화질이 좋거나, CMOS가 CCD보다 모든 측면에서 우수하다고 단정할 수는 없습니다.
실제 이미지 센서의 성능은 제조 기술, 화소 크기, 회로 설계, 노이즈 처리 기술, 이미지 프로세서 등 여러 요소에 따라 달라집니다.
예를 들어 오래된 CMOS 센서와 최신 과학용 CCD 센서를 비교한다면 특정 조건에서 CCD가 더 우수한 성능을 보일 수 있습니다.
반대로 최신 고성능 CMOS 센서는 과거 CCD 센서보다 훨씬 뛰어난 고감도 성능과 빠른 읽기 속도를 구현할 수 있습니다.
따라서 CMOS와 CCD의 비교는 단순히 어느 기술이 더 좋다는 관점보다는 각각의 구조적 특징과 발전 과정을 이해하는 것이 중요합니다.
과거에는 왜 CCD 센서의 화질이 더 좋다고 평가받았을까?
초기 디지털카메라 시장에서는 CCD 센서가 CMOS보다 우수한 화질을 제공한다는 인식이 널리 퍼져 있었습니다.
이러한 평가에는 기술적인 이유가 있었습니다.
초기 CMOS 이미지 센서는 화소마다 증폭 회로가 존재했기 때문에 각 회로의 특성 차이로 인해 신호의 불균일성이 발생하기 쉬웠습니다.
이러한 현상을 고정 패턴 노이즈(Fixed Pattern Noise)라고 합니다.
예를 들어 어두운 벽을 촬영했을 때 화면 전체가 균일한 밝기로 나타나야 하지만, 일부 영역에 줄무늬나 밝기 차이가 나타날 수 있습니다.
CCD는 여러 화소의 전하를 공통 출력 회로로 전달하는 구조를 사용할 수 있었기 때문에 초기에는 이러한 불균일성을 줄이는 데 유리했습니다.
그러나 CMOS 기술이 발전하면서 상황이 크게 달라졌습니다.
상관 이중 샘플링(Correlated Double Sampling, CDS), 정밀한 아날로그-디지털 변환 기술, 회로 보정 기술 등이 발전하면서 CMOS의 노이즈 성능이 크게 개선되었습니다.
또한 반도체 제조 공정이 발전하면서 화소의 감도와 전하 저장 능력도 향상되었습니다.
결국 오늘날에는 CMOS라는 이유만으로 화질이 떨어진다고 평가할 수 없습니다.
오히려 최신 고급 디지털카메라의 이미지 센서 대부분이 CMOS 기반이라는 사실이 이러한 기술 발전을 보여줍니다.
CCD에서 CMOS로 주류가 바뀐 이유는 무엇일까?
디지털카메라 산업에서 CMOS가 주류로 자리 잡은 것은 단순히 제조 비용이 저렴했기 때문만은 아닙니다.
여러 기술적 장점이 복합적으로 작용했습니다.
첫 번째 이유는 소비전력입니다.
CCD는 전하를 이동시키기 위해 정교한 클록 신호와 구동 회로가 필요합니다. 반면 CMOS는 회로를 집적하고 신호를 효율적으로 읽어내는 구조를 구현하기에 유리합니다.
특히 배터리로 작동하는 스마트폰과 디지털카메라에서는 전력 효율이 매우 중요합니다.
두 번째 이유는 빠른 신호 읽기 속도입니다.
현대 디지털카메라는 초당 수십 장의 연속 촬영, 고해상도 동영상, 실시간 자동초점 등을 처리해야 합니다.
CMOS는 병렬 읽기 회로와 고속 신호 처리 기술을 적용하기에 유리합니다.
세 번째 이유는 반도체 제조 기술과의 높은 호환성입니다.
CMOS는 일반적인 반도체 제조 기술을 활용할 수 있으며, 센서 내부에 다양한 전자회로를 집적하기 쉽습니다.
네 번째 이유는 스마트폰 시장의 성장입니다.
스마트폰은 작은 공간에 카메라 모듈을 탑재해야 하며 소비전력과 발열을 낮추는 것이 중요합니다.
이러한 조건에서 CMOS 이미지 센서는 매우 적합한 선택이었습니다.
다섯 번째 이유는 화질의 발전입니다.
CMOS의 노이즈와 감도 성능이 개선되면서 과거 CCD가 가지고 있던 주요 장점이 상대적으로 줄어들었습니다.
이러한 변화가 누적되면서 CMOS는 스마트폰뿐 아니라 고급 미러리스 카메라, 방송용 카메라, 산업용 카메라 등 다양한 분야에서 주류 기술로 자리 잡았습니다.

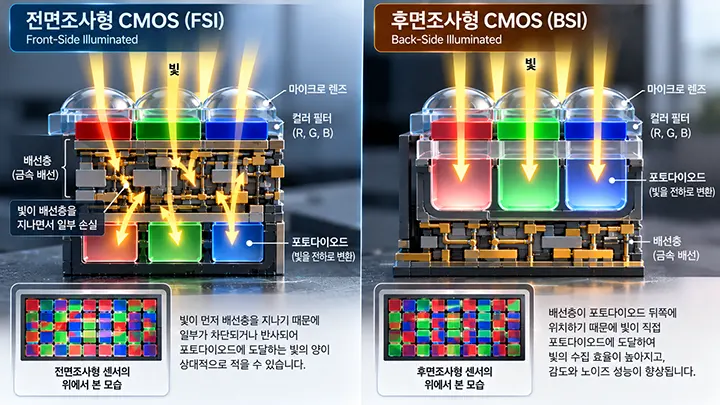

후면조사형 CMOS(BSI CMOS) 센서란 무엇일까?
CMOS 이미지 센서 기술의 중요한 발전 중 하나가 후면조사형 센서입니다.
BSI는 Back-Side Illuminated의 약자입니다.
우리말로는 ‘후면조사형’이라고 합니다.
기존의 전면조사형 센서는 FSI(Front-Side Illuminated)라고 부릅니다.
두 기술의 차이는 빛이 센서 내부의 광전변환 영역에 도달하는 구조에 있습니다.
전통적인 전면조사형 센서에서는 빛이 광전변환 영역에 도달하기 전에 배선층 등의 구조를 지나게 됩니다.
이 과정에서 일부 빛이 차단되거나 손실될 수 있습니다.
반면 후면조사형 센서는 센서 구조를 변경하여 빛이 배선층의 방해를 상대적으로 적게 받도록 설계합니다.
이러한 방식은 빛을 효율적으로 수집하는 데 도움이 됩니다.
특히 화소 크기가 작은 스마트폰 이미지 센서에서는 이러한 장점이 중요합니다.
후면조사형 CMOS의 주요 장점은 빛의 수집 효율을 높이고, 특정 조건에서 감도와 노이즈 성능을 개선할 수 있다는 것입니다.
다만 후면조사형 구조를 사용했다고 해서 모든 촬영 조건에서 반드시 더 좋은 사진을 얻는 것은 아닙니다.
실제 성능은 센서 설계와 제조 기술에 따라 달라집니다.
오늘날 후면조사형 CMOS는 스마트폰뿐 아니라 고급 미러리스 카메라에서도 널리 사용되고 있습니다.

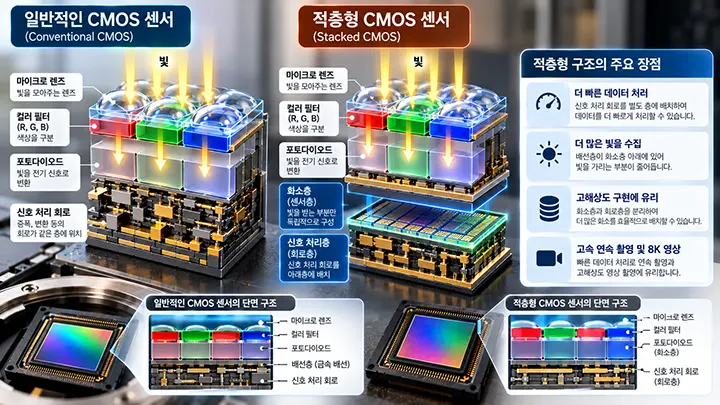

적층형 CMOS(Stacked CMOS) 센서는 무엇이 다를까?
적층형 CMOS는 현대 고성능 디지털카메라에서 중요한 기술입니다.
Stacked는 영어로 ‘쌓아 올린’, ‘적층된’이라는 의미입니다.
따라서 Stacked CMOS는 여러 반도체 회로층을 수직으로 쌓아 구성한 이미지 센서 기술을 의미합니다.
전통적인 이미지 센서에서는 빛을 감지하는 영역과 신호 처리 회로가 동일한 반도체 칩에 배치되는 경우가 많았습니다.
반면 적층형 CMOS는 광전변환을 담당하는 영역과 신호 처리 회로를 별도의 층으로 구성하여 결합할 수 있습니다.
이러한 구조는 회로 설계의 자유도를 높이고 고속 신호 처리 기능을 구현하는 데 유리합니다.
특히 고성능 적층형 CMOS에서는 빠른 아날로그-디지털 변환과 데이터 처리 구조를 적용할 수 있습니다.
그 결과 다음과 같은 성능 향상에 도움이 됩니다.
고속 연속 촬영
빠른 센서 읽기
고해상도 동영상 촬영
롤링 셔터 왜곡 감소
고속 자동초점 및 피사체 추적
예를 들어 스포츠 경기에서 빠르게 움직이는 선수를 촬영한다고 가정하겠습니다.
이미지 센서의 읽기 속도가 느리면 연속 촬영이나 전자셔터 사용 시 여러 제약이 발생할 수 있습니다.
반면 고속 적층형 CMOS 센서는 이러한 제약을 줄이는 데 도움이 됩니다.
대표적인 사례로 소니의 일부 고급 미러리스 카메라와 캐논의 고성능 EOS R 시리즈 제품에서 적층형 CMOS 기술을 확인할 수 있습니다.
다만 모든 적층형 CMOS 센서가 동일한 속도를 제공하는 것은 아니며, 적층형 구조라고 해서 반드시 글로벌 셔터 기능을 지원하는 것도 아닙니다.

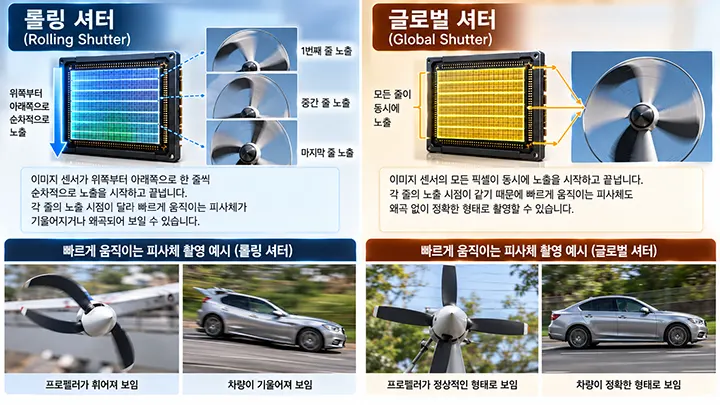

롤링 셔터와 글로벌 셔터는 어떤 차이가 있을까?
현대 이미지 센서를 이해하려면 롤링 셔터와 글로벌 셔터의 차이도 알아둘 필요가 있습니다.
롤링 셔터(Rolling Shutter)는 이미지 센서의 각 행이 서로 다른 시점에 노출을 시작하거나 종료하는 방식입니다.
예를 들어 빠르게 움직이는 자동차를 촬영할 때 센서의 위쪽과 아래쪽이 서로 다른 순간의 장면을 기록할 수 있습니다.
이 때문에 자동차가 기울어져 보이거나 빠르게 회전하는 프로펠러가 휘어져 나타나는 현상이 발생할 수 있습니다.
반면 글로벌 셔터(Global Shutter)는 모든 화소가 동일한 시간 구간의 장면을 기록하도록 하는 방식입니다.
따라서 빠르게 움직이는 피사체에서 롤링 셔터 특유의 기하학적 왜곡을 방지하는 데 유리합니다.
과거에는 CCD가 글로벌 셔터 구현에 유리한 경우가 많았지만, 현대에는 CMOS에서도 글로벌 셔터 기술을 구현할 수 있습니다.
대표적인 사례로 소니 α9 III는 풀프레임 글로벌 셔터 CMOS 이미지 센서를 탑재한 미러리스 카메라입니다.
다만 글로벌 셔터 기술에도 설계상 고려해야 할 부분이 있습니다.
화소 내부에 추가적인 저장 회로가 필요할 수 있으며, 구조에 따라 감도나 다이내믹 레인지 측면에서 제약이 발생할 수 있습니다.
따라서 글로벌 셔터가 모든 촬영 상황에서 롤링 셔터보다 반드시 우수하다고 단정할 수는 없습니다.
오늘날 디지털카메라에는 어떤 이미지 센서가 사용될까?
현재 일반 소비자용 디지털카메라 시장에서는 CMOS 이미지 센서가 사실상 주류 기술입니다.
스마트폰, 미러리스 카메라, DSLR, 액션카메라, 드론 카메라 등 대부분의 현대 디지털 영상 장비에 CMOS 계열 센서가 사용되고 있습니다.
다만 CMOS라는 명칭이 동일하더라도 실제 센서의 구조와 성능에는 상당한 차이가 있습니다.
대표적인 CMOS 이미지 센서의 유형은 다음과 같습니다.
센서 유형 | 주요 특징 | 대표적인 활용 |
|---|---|---|
일반 CMOS | 기본적인 능동 화소 구조 | 다양한 디지털카메라 |
BSI CMOS | 빛의 수집 효율 개선에 유리 | 스마트폰, 미러리스 |
Stacked CMOS | 고속 읽기와 회로 집적에 유리 | 고급 미러리스, 영상 장비 |
Global Shutter CMOS | 롤링 셔터 왜곡 방지 | 스포츠, 산업용 카메라 |
과학용 CMOS(sCMOS) | 낮은 노이즈와 높은 정밀도 추구 | 현미경, 과학 연구 |
여기서 sCMOS는 Scientific CMOS의 약자로, 과학 연구용으로 설계된 고성능 CMOS 이미지 센서를 의미합니다.
일반적인 사진 촬영과 달리 과학 연구에서는 아주 미세한 빛의 변화까지 정확하게 측정해야 하는 경우가 있습니다.
따라서 이미지 센서의 선택 기준도 달라집니다.
또한 CCD 기술이 완전히 사라진 것은 아닙니다.
일부 천문 관측 장비, 과학용 카메라, 특수 산업용 영상 장비에서는 여전히 CCD가 사용됩니다.
그러나 신규 개발 제품과 일반 소비자용 시장에서는 CMOS가 훨씬 폭넓게 채택되고 있습니다.
이러한 흐름은 CMOS 기술이 단순히 CCD를 대체한 것을 넘어, 다양한 목적에 맞게 계속 발전하고 있다는 사실을 보여줍니다.
CMOS와 CCD 중 어떤 센서가 사진 촬영에 더 유리할까?
사진 촬영을 목적으로 카메라를 선택한다면 CMOS와 CCD라는 명칭만으로 화질을 판단하는 것은 적절하지 않습니다.
특히 오늘날의 디지털카메라에서는 대부분 CMOS 이미지 센서가 사용되므로 센서 방식 자체보다 실제 성능을 비교하는 것이 중요합니다.
이미지 센서의 성능을 평가할 때는 화소 수, 센서 크기, 다이내믹 레인지, 고감도 노이즈, 읽기 속도 등을 종합적으로 살펴봐야 합니다.
예를 들어 풍경 사진을 주로 촬영한다면 넓은 다이내믹 레인지와 높은 해상도가 중요할 수 있습니다.
반면 스포츠나 야생동물을 촬영한다면 빠른 연속 촬영과 자동초점 성능, 센서 읽기 속도가 더욱 중요할 수 있습니다.
또한 동영상 촬영을 중요하게 생각한다면 롤링 셔터 왜곡, 지원 프레임 레이트, 영상 처리 성능 등을 확인해야 합니다.
이처럼 카메라를 선택할 때는 촬영 목적에 따라 우선순위가 달라집니다.
그리고 사진의 화질은 이미지 센서만으로 결정되지 않습니다.
렌즈의 광학 성능, 노출 설정, 촬영 환경, 이미지 프로세서, 후처리 기술 등도 최종 결과물에 영향을 미칩니다.
따라서 CMOS와 CCD의 기술적 차이를 이해하는 것은 중요하지만, 실제 카메라를 선택할 때는 센서 명칭보다 전체적인 촬영 성능을 확인하는 것이 바람직합니다.
이미지 센서의 미래는 어떻게 발전할까?
이미지 센서는 앞으로도 계속 발전할 것으로 예상됩니다.
과거 이미지 센서의 발전이 화소 수 증가와 기본적인 화질 개선에 집중되었다면, 최근에는 고속 처리, 낮은 소비전력, 정밀한 신호 처리, 인공지능 기술과의 결합 등으로 발전 방향이 확대되고 있습니다.
특히 적층형 CMOS 기술은 앞으로도 중요한 역할을 담당할 가능성이 높습니다.
센서 내부에 더 많은 신호 처리 기능을 집적하고, 광전변환 영역과 처리 회로를 효율적으로 분리하면 새로운 기능을 구현할 수 있기 때문입니다.
또한 글로벌 셔터 기술이 발전하면서 빠르게 움직이는 피사체를 더욱 정확하게 촬영할 수 있는 카메라가 확대될 가능성도 있습니다.
스마트폰 분야에서는 작은 이미지 센서로도 더 높은 화질을 구현하기 위한 연구가 계속되고 있습니다.
이미지 센서의 구조를 개선하는 것뿐 아니라 여러 장의 사진을 결합하는 컴퓨테이셔널 포토그래피(Computational Photography) 기술도 함께 발전하고 있습니다.
이 기술은 여러 장의 이미지를 분석하고 결합하여 노이즈를 줄이거나 다이내믹 레인지를 확장하는 데 활용됩니다.
과학 연구 분야에서도 이미지 센서의 발전은 중요합니다.
천문학, 의료 영상, 현미경, 산업 자동화 등에서는 인간의 눈으로 관찰하기 어려운 미세한 빛과 움직임을 정확하게 기록해야 합니다.
따라서 미래의 이미지 센서는 단순히 사진을 촬영하는 부품이 아니라 다양한 정보를 정밀하게 측정하고 분석하는 핵심 반도체 장치로 발전할 가능성이 큽니다.
CMOS와 CCD의 역사를 이해하면 카메라 기술의 발전이 보인다
1969년 CCD의 발명은 전자 영상 기술의 발전에 중요한 전환점이 되었습니다.
CCD는 디지털카메라가 대중화되는 과정에서 중요한 역할을 담당했으며, 필름을 사용하지 않고 사진을 기록하는 시대를 여는 데 크게 기여했습니다.
그러나 반도체 제조 기술이 발전하고 디지털카메라에 요구되는 기능이 다양해지면서 CMOS 이미지 센서의 중요성이 높아졌습니다.
초기에는 화질과 노이즈 측면에서 CCD가 유리한 경우가 많았지만, CMOS는 기술 발전을 통해 이러한 한계를 극복해 왔습니다.
특히 후면조사형 CMOS와 적층형 CMOS, 글로벌 셔터 CMOS 등의 등장은 이미지 센서의 발전이 단순히 화소 수를 증가시키는 데 그치지 않는다는 사실을 보여줍니다.
오늘날 CMOS는 스마트폰부터 고급 미러리스 카메라, 과학 연구 장비까지 다양한 분야에서 활용되고 있습니다.
하지만 CCD 역시 디지털 영상 기술의 역사에서 중요한 의미를 가지고 있으며, 특정한 전문 분야에서는 여전히 활용되고 있습니다.
결국 CMOS와 CCD의 역사는 어느 한 기술이 다른 기술을 단순히 이겼다는 이야기가 아닙니다.
빛을 더욱 정확하게 기록하고, 전기적 신호를 더욱 빠르게 처리하며, 작은 반도체 장치에서 더 높은 성능을 구현하기 위해 수많은 연구자와 기업이 기술을 발전시켜 온 과정이라고 할 수 있습니다.
카메라를 사용할 때 이미지 센서의 구조까지 반드시 알아야 하는 것은 아닙니다. 그러나 CMOS와 CCD의 차이와 발전 과정을 이해한다면 카메라 제조사들이 발표하는 새로운 기술의 의미를 더욱 정확하게 파악할 수 있습니다.
또한 새로운 카메라를 구매할 때 단순히 화소 수나 제품 가격만 비교하는 것이 아니라, 센서의 구조와 읽기 속도, 촬영 목적에 적합한 성능까지 종합적으로 판단하는 데 도움이 될 것입니다.
📚 함께 살펴보면 좋은 공식 자료
CMOS와 CCD 이미지 센서의 작동 원리와 발전 역사를 더욱 자세히 알아보고 싶다면 다음 공식 자료를 참고해 보세요.
캐논 CMOS 이미지 센서의 구조와 작동 원리
캐논의 공식 기술 교육 자료입니다. CMOS 센서의 구조와 신호 처리 원리, CCD와의 차이, 소비전력 및 노이즈 기술을 설명합니다.
캐논 공식 자료 확인하기 ↗CCD 발명과 2009년 노벨 물리학상
CCD를 발명한 윌러드 보일과 조지 스미스의 연구 업적을 확인할 수 있는 노벨상 공식 홈페이지입니다. CCD 기술이 과학과 디지털 영상 발전에 기여한 역사적 의미를 살펴볼 수 있습니다.
노벨상 공식 자료 확인하기 ↗📷 함께 읽으면 좋은 카메라 기초 지식
CMOS와 CCD의 차이를 이해했다면 이미지 센서의 기본 개념도 함께 알아보세요.
이미지 센서란 무엇일까?
이미지 센서는 디지털카메라에서 빛을 전기적 신호로 변환하는 핵심 부품입니다. 이미지 센서의 역할과 기본 원리를 이해하면 CMOS와 CCD 기술의 차이도 더욱 쉽게 파악할 수 있습니다.
이미지 센서 관련 글 읽어보기 →
