카메라 이미지 센서 관련하여 우리는 스마트폰이나 디지털카메라로 하루에도 수많은 사진을 촬영합니다. 아름다운 풍경을 발견했을 때, 가족과 함께 특별한 순간을 보낼 때, 여행지에서 기억하고 싶은 장면을 만났을 때 카메라를 꺼내 셔터를 누릅니다.
그런데 한 가지 신기한 사실이 있습니다.
우리가 바라보는 세상은 빛으로 가득하지만, 빛 자체가 사진 파일은 아닙니다. 빛에는 JPEG나 RAW 같은 파일 형식도 없으며, 컴퓨터가 사용하는 숫자나 디지털 정보가 들어 있는 것도 아닙니다.
그렇다면 카메라는 어떻게 눈에 보이지 않는 빛의 정보를 읽어 사진으로 만드는 것일까요?
더욱 놀라운 것은 작은 이미지 센서가 수천만 개의 픽셀을 이용해 빛을 감지하고, 그 결과를 디지털 데이터로 변환하여 우리가 보는 사진으로 완성한다는 사실입니다.
이러한 기술은 어느 날 갑자기 등장한 것이 아닙니다. 빛의 성질을 연구한 과학자들, 반도체를 개발한 연구자들, 전자공학과 컴퓨터 기술을 발전시킨 수많은 사람의 발견과 발명이 오랜 시간 축적된 결과입니다.
이번 글에서는 카메라 이미지 센서가 빛을 사진으로 바꾸는 과정을 처음부터 끝까지 살펴보겠습니다. 또한 이러한 현상을 설명하는 과학적 용어와 원리, 이미지 센서의 발명 역사, CCD와 CMOS의 차이, 오늘날 디지털카메라가 사진을 만들어 내는 기술까지 자세히 알아보겠습니다.

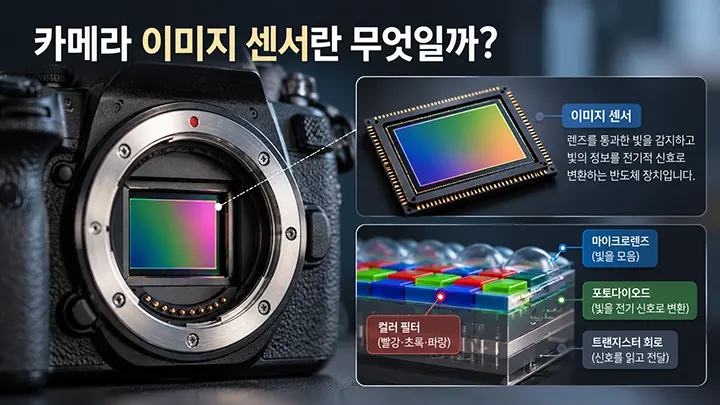

이미지 센서(Image Sensor)는 렌즈를 통과한 빛을 감지하고, 빛의 정보를 전기적 신호로 변환하는 반도체 장치입니다.
디지털카메라에서 이미지 센서는 사람의 눈에 있는 망막과 비슷한 역할을 합니다.
사람의 눈은 외부에서 들어온 빛을 망막의 시세포로 감지하고, 그 정보를 신경 신호로 변환하여 뇌에 전달합니다. 뇌는 전달된 정보를 처리하여 우리가 주변 환경을 인식하도록 합니다.
카메라 역시 비슷한 과정을 거칩니다.
렌즈를 통과한 빛이 이미지 센서에 도달하면, 센서는 빛의 양을 전기적 신호로 변환합니다. 이후 카메라 내부의 전자회로와 이미지 프로세서가 신호를 처리하여 사진을 만들어 냅니다.
하지만 사람의 눈과 카메라 사이에는 중요한 차이가 있습니다.
사람은 뇌를 통해 빛을 해석하지만, 디지털카메라는 반도체와 전자회로, 컴퓨터 연산을 이용하여 빛을 해석합니다.
예를 들어 4,500만 화소의 이미지 센서에는 일반적으로 약 4,500만 개의 화소 위치가 존재합니다. 각 화소는 장면의 작은 부분에 해당하는 빛의 정보를 수집합니다.
이렇게 수집된 정보가 하나로 결합되면 수천만 화소의 디지털 사진이 만들어집니다.
여기서 기억해야 할 점은 이미지 센서가 단순히 빛을 받아들이는 판이 아니라는 것입니다.
이미지 센서는 빛이라는 물리적 현상을 전기적 정보로 바꾸는 정밀한 반도체 장치이며, 디지털 사진이 탄생하는 출발점입니다.

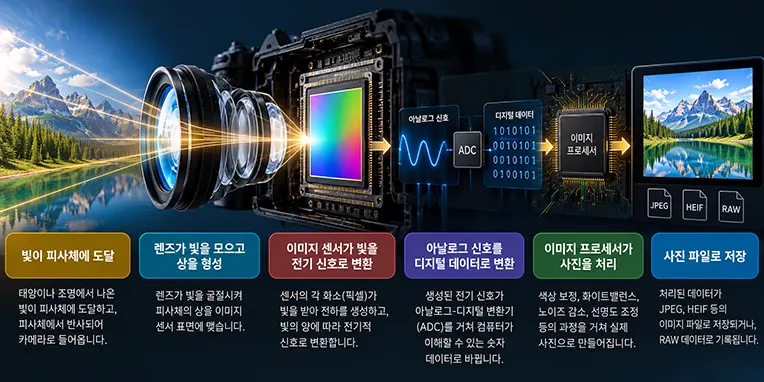

빛이 사진으로 바뀌는 과정을 한눈에 살펴보기
빛이 사진으로 바뀌는 과정은 복잡하지만, 전체적인 흐름을 이해하면 각각의 기술이 어떤 역할을 하는지 쉽게 파악할 수 있습니다.
일반적인 디지털카메라의 사진 생성 과정은 다음과 같습니다.
태양이나 조명에서 나온 빛이 피사체에 도달합니다.
피사체에서 반사되거나 피사체가 방출한 빛이 카메라 렌즈로 들어옵니다.
렌즈가 빛을 굴절시켜 이미지 센서 표면에 상을 형성합니다.
이미지 센서의 광전변환 소자가 빛을 흡수하여 전하를 생성합니다.
생성된 전하가 각 화소에 축적되고 전기적 신호로 읽힙니다.
아날로그-디지털 변환기를 통해 신호가 숫자 데이터로 변환됩니다.
이미지 프로세서가 색상, 밝기, 노이즈 등의 정보를 처리합니다.
처리된 정보가 JPEG, HEIF 등의 사진 파일로 저장되거나 RAW 데이터로 기록됩니다.
이 과정을 이해할 때 가장 중요한 사실은 빛이 직접 사진 파일로 변하는 것이 아니라는 점입니다.
빛은 먼저 전기적 신호로 변환됩니다. 이후 그 신호가 숫자 데이터로 바뀌고, 컴퓨터가 처리할 수 있는 디지털 이미지 정보로 구성됩니다.
결국 디지털 사진은 빛을 측정한 결과를 숫자로 표현한 데이터라고 할 수 있습니다.
우리가 모니터에서 보는 사진은 이러한 숫자 데이터를 화면의 픽셀 색상과 밝기로 표현한 결과입니다.
빛은 무엇이며, 카메라는 빛의 어떤 정보를 읽을까?
이미지 센서의 작동 원리를 이해하려면 먼저 빛의 성질을 알아야 합니다.
빛은 전자기파의 한 종류입니다. 전자기파에는 라디오파, 마이크로파, 적외선, 가시광선, 자외선, X선 등이 포함됩니다.
이 가운데 사람이 눈으로 볼 수 있는 빛을 가시광선(Visible Light)이라고 합니다.
일반적으로 가시광선의 파장 범위는 약 380~700nm 정도로 설명하지만, 경계는 정의와 관찰 조건에 따라 조금씩 달라질 수 있습니다.
여기서 nm는 나노미터(Nanometer)를 의미하며, 1nm는 10억 분의 1미터입니다.
빛은 파동의 성질뿐 아니라 입자의 성질도 가지고 있습니다. 빛의 에너지를 전달하는 양자적 단위를 광자(Photon)라고 부릅니다.
이미지 센서는 이러한 광자가 반도체에 흡수될 때 발생하는 전기적 변화를 이용합니다.
예를 들어 밝은 낮에 촬영하면 이미지 센서에 많은 광자가 도달합니다. 반대로 어두운 밤에는 상대적으로 적은 광자가 도달합니다.
카메라는 이러한 차이를 이용해 장면의 밝기를 측정합니다.
그렇다면 색상은 어떻게 구별할까요?
빨간색, 초록색, 파란색은 서로 다른 파장 영역의 빛과 관련이 있습니다. 일반적인 컬러 이미지 센서는 컬러 필터를 사용하여 각 화소가 특정 파장 영역의 빛에 주로 반응하도록 설계합니다.
따라서 이미지 센서는 빛의 양뿐 아니라 서로 다른 파장 영역의 빛에 대한 정보도 수집할 수 있습니다.
이러한 정보가 결합되어 사진의 밝기와 색상이 만들어집니다.
빛을 전기로 바꾸는 과학적 원리, 광전효과란?
빛을 전기적 신호로 변환하는 기술을 이해하려면 광전효과(Photoelectric Effect)를 알아야 합니다.
광전효과는 물질이 빛을 흡수했을 때 전자의 에너지 상태나 운동에 변화가 발생하는 현상과 관련된 개념입니다.
광전효과에는 여러 형태가 있습니다.
대표적으로 금속 표면에 빛을 비추었을 때 전자가 물질 밖으로 방출되는 외부 광전효과와, 반도체 내부에서 빛에 의해 전하 운반자가 생성되는 내부 광전효과가 있습니다.
현대의 일반적인 실리콘 이미지 센서에서는 주로 내부 광전효과에 해당하는 현상을 활용합니다.
실리콘 반도체에 충분한 에너지를 가진 광자가 흡수되면 전자가 에너지를 얻어 이동할 수 있는 상태가 되고, 전자와 정공(Electron-Hole Pair)이 생성될 수 있습니다.
여기서 정공은 전자가 빠져나간 자리를 양전하를 가진 입자처럼 취급하는 개념입니다.
이미지 센서는 이렇게 생성된 전하를 수집하여 빛의 세기를 측정합니다.
예를 들어 특정 화소에 많은 광자가 도달하면 일반적으로 더 많은 전하가 생성됩니다. 반대로 광자가 적게 도달하면 생성되는 전하도 줄어듭니다.
카메라는 이러한 전하량의 차이를 이용해 밝기를 구별합니다.
물론 실제로는 모든 광자가 전하 생성에 기여하는 것은 아닙니다. 광자의 파장, 반도체의 구조, 흡수 효율 등에 따라 결과가 달라집니다.
그렇지만 기본 원리는 명확합니다.
빛이 반도체에 흡수되고, 그 결과 전기적으로 측정할 수 있는 변화가 발생한다는 것입니다.
이것이 디지털카메라가 빛을 감지하는 핵심 원리입니다.
광전효과는 누가 발견했으며, 아인슈타인은 어떤 역할을 했을까?
광전효과는 한 사람이 단번에 발견하고 완성한 이론이 아닙니다.
여러 과학자의 실험과 연구가 이어지면서 그 원리가 밝혀졌습니다.
1887년 독일의 물리학자 하인리히 헤르츠(Heinrich Hertz)는 전자기파를 연구하던 중 자외선이 전기 방전 현상에 영향을 준다는 사실을 관찰했습니다.
이후 빌헬름 할바흐스(Wilhelm Hallwachs)와 필리프 레나르트(Philipp Lenard) 등의 과학자들이 빛에 의해 전자가 방출되는 현상을 연구했습니다.
그러나 당시의 고전 물리학만으로는 실험 결과를 충분히 설명하기 어려웠습니다.
1905년 알베르트 아인슈타인(Albert Einstein)은 빛의 에너지가 연속적으로 전달되는 것이 아니라 일정한 에너지 단위로 흡수되고 방출될 수 있다는 관점을 이용해 광전효과를 설명했습니다.
아인슈타인의 설명에 따르면 빛의 에너지는 진동수에 비례합니다.
이를 나타내는 식은 다음과 같습니다.
E = hf
여기서 E는 에너지, h는 플랑크 상수, f는 빛의 진동수입니다.
이 식은 빛의 진동수가 높을수록 광자 하나가 가진 에너지가 커진다는 의미입니다.
아인슈타인은 이러한 연구로 1921년 노벨 물리학상을 받았습니다.
많은 사람이 아인슈타인의 대표적인 업적으로 상대성이론을 떠올리지만, 노벨상 수상 이유에서 중요한 역할을 한 연구는 광전효과 법칙의 발견이었습니다.
다만 아인슈타인이 오늘날의 이미지 센서를 직접 발명한 것은 아닙니다.
그의 연구는 빛과 물질의 상호작용을 이해하는 데 중요한 과학적 토대를 제공했습니다.
현대 이미지 센서의 작동에는 이러한 양자물리학적 이해와 함께 반도체 물리학, 전자회로 기술, 정밀 제조 기술이 활용됩니다.
광전변환이란 무엇이며, 광전효과와 어떻게 다를까?
이번 글에서 반드시 기억해야 할 기술 용어가 있습니다.
바로 광전변환(Photoelectric Conversion)입니다.
광전변환은 빛의 에너지를 전기적 신호나 전기 에너지로 바꾸는 과정을 의미합니다.
광전효과가 빛과 물질의 상호작용으로 나타나는 물리적 현상을 설명하는 개념이라면, 광전변환은 이러한 현상을 이용해 빛을 전기적 정보로 바꾸는 기능이나 과정을 강조하는 표현입니다.
두 용어는 밀접하게 관련되어 있지만 완전히 같은 의미는 아닙니다.
이미지 센서에서는 광전변환을 이용해 빛의 세기를 측정합니다.
예를 들어 햇빛이 이미지 센서의 특정 화소에 도달하면, 그 빛에 의해 생성된 전하가 수집됩니다.
카메라는 수집된 전하량을 측정하여 해당 화소에 어느 정도의 빛이 들어왔는지 판단합니다.
이러한 과정이 수백만 개 또는 수천만 개의 화소에서 동시에 이루어집니다.
광전변환이라는 기술은 디지털카메라에만 사용되는 것이 아닙니다.
태양전지는 빛을 전기 에너지로 변환하고, 광센서는 빛의 유무나 세기를 감지하며, 광통신 수신기는 빛에 실린 정보를 전기 신호로 변환합니다.
다만 태양전지와 이미지 센서는 목적과 회로 구성에 차이가 있습니다.
태양전지는 전력을 생산하는 것이 주된 목적이지만, 이미지 센서는 빛의 공간적 분포를 정밀하게 측정하여 영상 정보를 만드는 것이 목적입니다.
즉, 같은 빛을 이용하더라도 장치가 수행하는 역할은 다를 수 있습니다.
포토다이오드는 무엇이며, 이미지 센서에서 어떤 역할을 할까?
광전변환의 원리를 이해했다면 다음으로 알아야 할 부품은 포토다이오드(Photodiode)입니다.
포토다이오드는 빛을 감지하는 반도체 소자입니다.
일반적인 CMOS 이미지 센서에서는 각 화소에 포토다이오드가 배치되어 빛을 받아들이는 역할을 합니다.
포토다이오드는 주로 실리콘과 같은 반도체 재료로 만들어집니다.
빛이 포토다이오드에 도달하고 흡수되면 전자와 정공이 생성됩니다. 소자 내부의 전기장과 구조에 따라 생성된 전하가 분리되고 수집됩니다.
이렇게 수집된 전하는 해당 화소가 받은 빛의 양을 나타내는 정보가 됩니다.
예를 들어 카메라로 하얀 종이와 검은 종이를 함께 촬영한다고 가정하겠습니다.
동일한 조명 아래에서 일반적인 하얀 종이는 검은 종이보다 더 많은 빛을 반사합니다.
따라서 하얀 종이의 상이 맺힌 화소에는 상대적으로 많은 광자가 도달하고, 검은 종이의 상이 맺힌 화소에는 상대적으로 적은 광자가 도달합니다.
포토다이오드는 이러한 차이를 전기적 정보로 변환합니다.
다만 포토다이오드가 곧바로 사진의 색상을 완성하는 것은 아닙니다.
포토다이오드는 기본적으로 빛에 대한 반응을 전기적으로 측정하는 역할을 하며, 색상 정보는 컬러 필터와 영상 처리 과정 등을 통해 구성됩니다.
또한 실제 CMOS 화소에는 포토다이오드뿐 아니라 전하를 전달하고 신호를 읽기 위한 트랜지스터 등의 회로가 포함될 수 있습니다.
이처럼 작은 화소 하나에도 여러 반도체 기술이 집약되어 있습니다.
이미지 센서의 픽셀은 어떻게 빛의 양을 측정할까?
픽셀(Pixel)은 Picture Element에서 유래한 용어로, 디지털 이미지를 구성하는 기본적인 화소 단위를 의미합니다.
이미지 센서에서는 각각의 화소가 장면의 작은 부분에 해당하는 빛의 정보를 수집합니다.
예를 들어 가로 6,000개, 세로 4,000개의 화소를 가진 이미지 센서는 총 2,400만 화소에 해당합니다.
6,000 × 4,000 = 24,000,000
즉, 약 2,400만 개의 위치에서 빛에 대한 정보를 측정하는 것입니다.
그렇다면 각 화소는 빛의 양을 어떻게 구별할까요?
핵심은 일정한 시간 동안 생성되고 수집된 전하량입니다.
빛을 받아들이는 시간이 길어지면 일반적으로 더 많은 광자가 센서에 도달하고, 그에 따라 더 많은 전하가 생성될 수 있습니다.
반대로 빛을 받아들이는 시간이 짧으면 수집되는 전하량이 줄어듭니다.
이것이 셔터스피드와 이미지 센서의 작동이 연결되는 이유입니다.
예를 들어 동일한 조명과 조리개 조건에서 셔터스피드를 1/100초에서 1/50초로 변경하면 노출 시간이 두 배가 됩니다.
움직임이나 다른 조건의 변화를 제외하면 센서가 받아들이는 빛의 양도 대체로 두 배가 됩니다.
하지만 화소가 무한정 많은 전하를 저장할 수 있는 것은 아닙니다.
각 화소에는 수용할 수 있는 전하량의 한계가 있으며, 이를 풀 웰 캐퍼시티(Full Well Capacity)라고 합니다.
이 한계를 넘어서면 밝은 영역의 정보가 포화되어 세부 표현이 사라질 수 있습니다.
사진에서 매우 밝은 부분이 완전히 하얗게 나타나는 현상은 이러한 센서 포화 및 이후 신호 처리와 관련이 있습니다.
따라서 이미지 센서는 단순히 빛을 감지하는 것을 넘어 제한된 범위 안에서 빛의 양을 정확하게 측정해야 합니다.

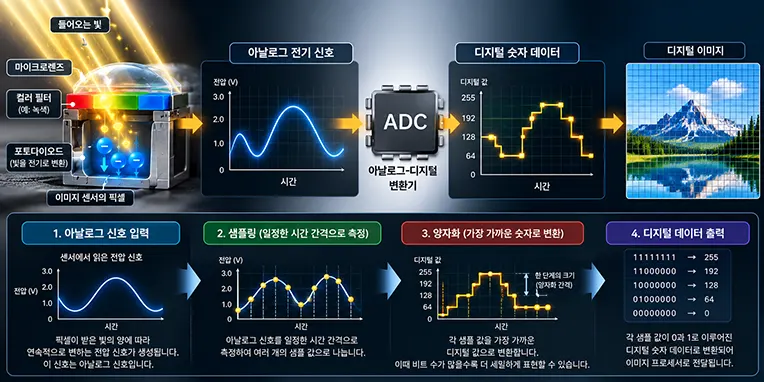

전기 신호는 어떻게 디지털 숫자로 바뀔까? ADC의 원리
이미지 센서가 빛을 전하로 변환했다고 해서 곧바로 디지털 사진이 완성되는 것은 아닙니다.
전하를 읽어 얻은 아날로그 전기 신호를 컴퓨터가 처리할 수 있는 숫자 데이터로 바꾸는 과정이 필요합니다.
이때 사용되는 기술이 아날로그-디지털 변환(Analog-to-Digital Conversion)입니다.
이 과정을 수행하는 장치를 ADC(Analog-to-Digital Converter)라고 부릅니다.
아날로그 신호는 일정한 범위 안에서 연속적인 값을 가질 수 있습니다.
반면 디지털 데이터는 정해진 비트 수에 따라 구분되는 숫자 값으로 표현됩니다.
예를 들어 12비트 ADC는 이론적으로 2¹², 즉 4,096개의 서로 다른 디지털 값을 표현할 수 있습니다.
14비트 ADC는 2¹⁴, 즉 16,384개의 값을 표현할 수 있습니다.
이는 각각 0~4,095와 0~16,383의 숫자 범위에 해당합니다.
비트 수가 많아지면 신호를 더 세밀한 단계로 구분할 수 있습니다.
하지만 ADC의 비트 수가 높다고 해서 반드시 사진의 화질이나 다이내믹 레인지가 좋아지는 것은 아닙니다.
실제 화질은 센서의 노이즈, 전하 저장 용량, 회로의 정확도, 이미지 처리 기술 등 여러 요소에 영향을 받습니다.
또한 ADC가 기록하는 숫자는 최종 JPEG 사진의 RGB 색상값과 동일한 개념이 아닙니다.
ADC는 센서에서 읽어낸 신호를 디지털 데이터로 변환하는 단계이며, 최종 사진의 색상과 밝기는 이후 처리 과정에서 결정됩니다.
이처럼 아날로그-디지털 변환은 물리적인 빛의 측정 결과를 컴퓨터가 이해할 수 있는 숫자로 바꾸는 중요한 연결 과정입니다.

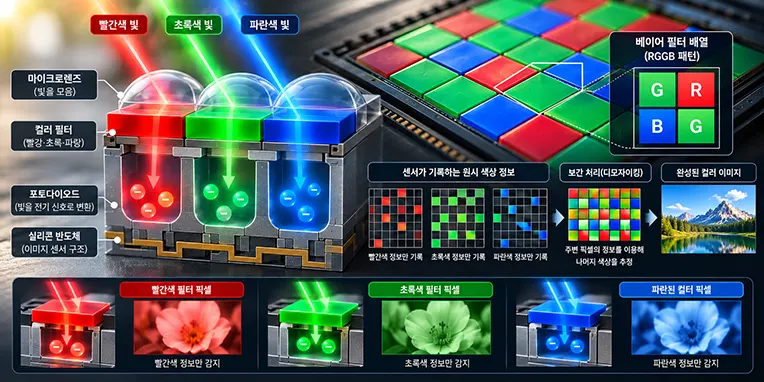

이미지 센서는 색상을 어떻게 구별할까? 베이어 필터의 비밀
앞서 살펴본 포토다이오드는 기본적으로 자신에게 도달하여 흡수된 빛에 반응합니다.
그렇다면 카메라는 어떻게 빨간색, 초록색, 파란색을 구별할까요?
일반적인 컬러 이미지 센서에서는 컬러 필터 배열(Color Filter Array)을 사용합니다.
가장 널리 알려진 방식 중 하나가 베이어 필터(Bayer Filter)입니다.
베이어 필터는 1976년 코닥의 연구원 브라이스 베이어(Bryce Bayer)가 특허를 출원한 컬러 필터 배열 기술에서 유래했습니다.
일반적인 베이어 배열은 빨간색(R), 초록색(G), 파란색(B) 필터를 다음과 같은 형태로 배치합니다.
G R
B G
이 배열에서는 초록색 필터가 두 개, 빨간색과 파란색 필터가 각각 하나씩 배치됩니다.
초록색 필터의 비중이 높은 것은 사람의 시각이 밝기와 세부 구조를 인식하는 특성과 관련이 있습니다.
각 화소는 자신에게 배치된 컬러 필터를 통과한 빛을 주로 측정합니다.
따라서 빨간색 필터가 있는 화소는 빨간색 파장 영역의 빛에 상대적으로 민감하고, 파란색 필터가 있는 화소는 파란색 파장 영역의 빛에 상대적으로 민감합니다.
하지만 한 화소에서 측정한 값만으로 완전한 RGB 색상 정보를 얻는 것은 아닙니다.
카메라는 주변 화소의 정보를 이용해 각 위치의 색상값을 추정합니다.
이러한 과정을 디모자이킹(Demosaicing)이라고 합니다.
디모자이킹을 통해 일반적인 베이어 센서에서 수집된 단일 색상 성분의 측정값들이 최종적인 컬러 이미지로 재구성됩니다.
물론 모든 이미지 센서가 베이어 필터를 사용하는 것은 아닙니다.
다른 컬러 필터 배열이나 다층 구조, 특수한 색상 감지 방식을 사용하는 이미지 센서도 존재합니다.
그러나 일반적인 디지털카메라와 스마트폰의 컬러 사진 생성 원리를 이해하는 데 베이어 필터는 매우 중요한 개념입니다.
이미지 프로세서는 어떻게 숫자를 실제 사진으로 완성할까?
이미지 센서가 빛을 전기 신호로 바꾸고 ADC가 숫자 데이터로 변환하면, 이제 카메라는 그 데이터를 사진으로 처리해야 합니다.
이 과정에서 중요한 역할을 하는 장치가 이미지 프로세서(Image Processor)입니다.
캐논의 DIGIC, 니콘의 EXPEED, 소니의 BIONZ 계열은 카메라에 사용되는 대표적인 이미지 처리 시스템의 명칭입니다.
이미지 프로세서는 센서에서 전달된 데이터를 이용하여 여러 영상 처리 작업을 수행합니다.
대표적으로 화이트밸런스 조정, 색상 보정, 노이즈 감소, 선명도 처리, 톤 조정, 렌즈 특성 보정 등이 있습니다.
일반적인 베이어 센서에서는 디모자이킹을 통해 색상 정보를 재구성하는 과정도 중요합니다.
예를 들어 실내에서 노란색 조명 아래 흰색 종이를 촬영했다고 가정하겠습니다.
센서는 조명의 영향을 받은 빛을 측정합니다. 따라서 아무런 보정 없이 표시하면 종이가 실제보다 노랗게 보일 수 있습니다.
이때 화이트밸런스 처리는 조명의 색상 특성을 고려하여 사진의 색상을 조정합니다.
또한 어두운 환경에서는 센서 신호에 노이즈가 포함될 수 있습니다.
이미지 프로세서는 이러한 노이즈를 줄이기 위한 연산을 수행할 수 있습니다.
다만 노이즈를 과도하게 제거하면 사진의 세밀한 질감까지 사라질 수 있으므로, 노이즈 감소와 디테일 보존 사이의 균형이 중요합니다.
이러한 처리를 거쳐 JPEG나 HEIF 같은 이미지 파일이 만들어질 수 있습니다.
반면 RAW 파일은 센서에서 얻은 데이터를 비교적 원형에 가깝게 보존하여 촬영 후 사용자가 색상과 밝기를 폭넓게 조정할 수 있도록 합니다.
RAW라고 해서 반드시 아무런 처리도 거치지 않은 순수한 전기 신호라는 의미는 아닙니다. 카메라에 따라 검은색 레벨 보정, 결함 화소 처리, 압축 등의 과정이 적용될 수 있습니다.
결국 디지털 사진은 이미지 센서만으로 완성되는 것이 아닙니다.
이미지 센서가 빛을 측정하고, 전자회로가 신호를 읽고, 이미지 프로세서가 데이터를 해석하면서 우리가 보는 사진이 만들어집니다.
이미지 센서는 누가 발명했을까? CCD의 탄생과 역사
오늘날 디지털카메라의 이미지 센서는 오랜 기술 발전의 결과입니다.
그 가운데 중요한 사건 중 하나는 1969년 CCD(Charge-Coupled Device)의 발명입니다.
CCD는 전하결합소자라고 부르며, 반도체 내부에 저장된 전하를 순차적으로 전달할 수 있도록 설계된 장치입니다.
1969년 미국 벨 연구소(Bell Laboratories)의 연구원 윌러드 보일(Willard Boyle)과 조지 스미스(George Smith)는 CCD의 기본 개념을 개발했습니다.
흥미로운 사실은 CCD가 처음부터 오늘날과 같은 디지털카메라의 이미지 센서만을 목적으로 발명된 것은 아니라는 점입니다.
초기에는 반도체를 이용해 정보를 저장하고 전달하는 장치의 가능성을 연구하는 과정에서 등장했습니다.
이후 CCD가 빛에 의해 생성된 전하를 저장하고 이동시키는 데 활용될 수 있다는 점이 알려지면서 이미지 센서 기술로 발전했습니다.
CCD 이미지 센서는 각 화소에 축적된 전하를 인접한 위치로 순차적으로 전달하여 읽어내는 방식을 사용합니다.
이러한 기술은 전자식 영상 촬영 장치의 발전에 중요한 역할을 했습니다.
1970년대 이후 CCD 기술이 발전하면서 전자식 카메라와 디지털 영상 시스템의 실용화가 촉진되었습니다.
CCD는 디지털카메라뿐 아니라 천문 관측, 과학 연구, 의료 영상, 산업용 검사 장비 등 다양한 분야에서 사용되었습니다.
특히 미세한 빛을 정밀하게 측정해야 하는 과학적 관측에서 중요한 역할을 했습니다.
보일과 스미스는 CCD 이미지 센서의 발전에 기여한 공로로 2009년 노벨 물리학상을 공동 수상했습니다.
다만 이미지 센서의 전체 역사를 CCD의 발명만으로 설명할 수는 없습니다.
CCD 이전에도 광전관, 비디콘 등의 광전식 영상 장치가 존재했으며, 이후 CMOS 이미지 센서가 발전하면서 디지털 영상 기술은 새로운 단계로 진입했습니다.

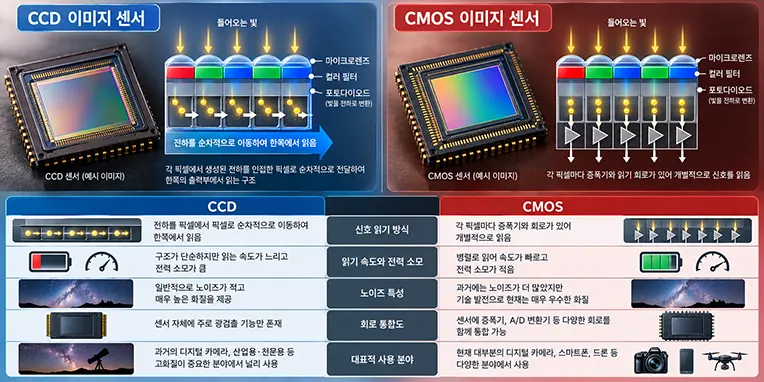

CMOS 이미지 센서는 어떻게 등장했으며, CCD와 무엇이 다를까?
오늘날 대부분의 스마트폰과 디지털카메라에는 CMOS 이미지 센서가 사용됩니다.
CMOS는 Complementary Metal-Oxide-Semiconductor의 약자로, 상보형 금속 산화막 반도체를 의미합니다.
CMOS는 원래 이미지 센서만을 가리키는 용어가 아니라 반도체 회로를 제작하는 기술을 의미합니다.
CMOS 이미지 센서는 이러한 반도체 기술을 이용해 빛을 감지하고 신호를 읽는 장치입니다.
CCD와 CMOS 이미지 센서의 가장 큰 차이 중 하나는 신호를 읽어내는 방식입니다.
전통적인 CCD 이미지 센서는 화소에 저장된 전하를 순차적으로 이동시켜 출력 회로에서 읽어내는 방식을 사용합니다.
반면 일반적인 CMOS 능동 화소 센서는 화소 내부 또는 주변의 트랜지스터 회로를 이용해 신호를 읽고, 행과 열을 선택하는 방식으로 데이터를 전달합니다.
CMOS 이미지 센서 기술의 역사는 CCD보다 늦게 시작된 것이 아닙니다.
1960년대 후반에도 MOS 기반의 영상 센서 기술이 연구되었으며, 1990년대에는 능동 화소 센서(Active Pixel Sensor)의 발전이 CMOS 이미지 센서의 실용화에 중요한 역할을 했습니다.
특히 NASA 제트추진연구소(JPL)의 에릭 포섬(Eric Fossum)과 연구진은 1990년대 CMOS 능동 화소 센서의 발전에 중요한 기여를 했습니다.
초기의 CMOS 이미지 센서는 CCD에 비해 노이즈나 화질 측면에서 불리한 경우가 있었습니다.
그러나 반도체 제조 기술과 회로 설계가 발전하면서 이러한 한계가 크게 개선되었습니다.
오늘날 CMOS 이미지 센서는 높은 화질과 빠른 읽기 속도, 낮은 소비전력, 다양한 회로의 집적 가능성 등의 장점을 가지고 있습니다.
물론 CCD가 모든 면에서 CMOS보다 열등한 것은 아닙니다.
센서의 성능은 구체적인 설계와 용도에 따라 달라지며, 일부 과학·산업 분야에서는 CCD가 여전히 활용됩니다.
중요한 사실은 CCD와 CMOS가 서로 다른 방식으로 전기 신호를 읽어내지만, 빛을 이용해 전하를 생성하고 측정한다는 기본적인 광전변환 원리는 공유한다는 점입니다.

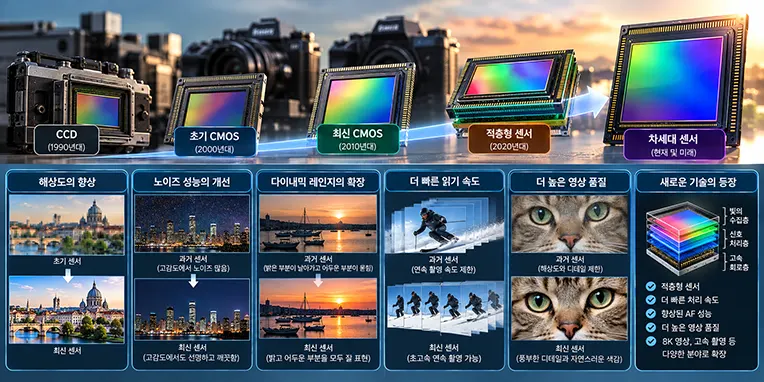

이미지 센서 기술은 오늘날 얼마나 발전했을까?
초기의 이미지 센서와 오늘날의 이미지 센서를 비교하면 기술 발전의 폭을 확인할 수 있습니다.
현대의 이미지 센서는 단순히 화소 수를 늘리는 방향으로만 발전하지 않았습니다.
빛을 더 효율적으로 받아들이고, 노이즈를 줄이며, 빠르게 데이터를 읽어내고, 다양한 촬영 환경에서 높은 화질을 얻기 위한 기술들이 함께 발전했습니다.
대표적인 기술 중 하나가 후면조사형 센서(BSI, Back-Side Illuminated Sensor)입니다.
전통적인 전면조사형 센서에서는 빛이 들어오는 방향에 배선 구조가 위치하여 빛의 일부가 차단될 수 있습니다.
후면조사형 센서는 빛이 들어오는 방향과 반도체 구조를 개선하여 광전변환 영역에 빛이 더 효율적으로 도달하도록 설계합니다.
또 다른 기술은 적층형 이미지 센서(Stacked Image Sensor)입니다.
적층형 센서는 빛을 감지하는 영역과 신호 처리 회로 등을 서로 다른 층으로 구성할 수 있습니다.
이를 통해 회로 설계의 자유도를 높이고, 빠른 신호 처리나 다양한 기능을 구현할 수 있습니다.
최근에는 일부 센서에서 전역 셔터(Global Shutter) 기술도 활용되고 있습니다.
일반적인 롤링 셔터(Rolling Shutter) 방식에서는 화면의 서로 다른 행이 서로 다른 시점에 노출되거나 읽히기 때문에 빠르게 움직이는 피사체가 왜곡되어 보일 수 있습니다.
전역 셔터 방식은 모든 화소의 노출 시점을 일치시키도록 설계하여 이러한 왜곡을 크게 줄일 수 있습니다.
다만 전역 셔터도 센서 구조와 설계에 따라 화질, 비용, 소비전력 등에서 고려해야 할 요소가 존재합니다.
이러한 기술의 발전은 고속 연속 촬영, 고해상도 영상 촬영, 빠른 피사체 추적, 저조도 촬영 등 다양한 분야에 영향을 주고 있습니다.
화소 수가 많으면 더 좋은 사진을 만들 수 있을까?
이미지 센서의 기술을 이해하다 보면 자연스럽게 화소 수에 관심을 가지게 됩니다.
일반적으로 화소 수가 많으면 사진을 구성하는 샘플의 수가 늘어나므로 더 세밀한 이미지를 기록할 가능성이 높아집니다.
그러나 화소 수가 많다고 해서 언제나 더 좋은 사진을 얻는 것은 아닙니다.
사진의 화질은 이미지 센서의 크기, 화소의 구조, 렌즈의 성능, 노이즈 수준, 다이내믹 레인지, 이미지 처리 기술 등 여러 요소에 영향을 받습니다.
예를 들어 동일한 크기의 이미지 센서에서 화소 수를 늘리면 일반적으로 개별 화소의 면적이 작아집니다.
화소 면적이 작아지면 동일한 노출 조건에서 개별 화소가 수집하는 광자 수가 줄어들 수 있습니다.
이 경우 화소 단위의 신호 대 잡음비에 영향을 줄 수 있습니다.
하지만 최신 이미지 센서는 후면조사형 구조, 개선된 포토다이오드, 저노이즈 회로 등 다양한 기술을 이용하여 이러한 문제를 완화합니다.
또한 사진을 동일한 출력 크기로 비교하면 고화소 센서의 정보를 축소하거나 결합하는 과정에서 노이즈 특성이 달라질 수 있습니다.
따라서 고화소 센서가 반드시 저조도 촬영에 불리하다고 단정하는 것도 정확하지 않습니다.
중요한 것은 화소 수라는 하나의 숫자가 아니라 이미지 센서 전체의 성능입니다.
사진의 해상도, 색상 표현, 밝은 영역과 어두운 영역의 표현 능력, 노이즈 수준 등을 종합적으로 살펴보아야 합니다.
이미지 센서는 사람의 눈처럼 세상을 볼 수 있을까?
이미지 센서와 사람의 눈은 모두 빛을 감지한다는 공통점이 있습니다.
하지만 작동 방식과 정보를 처리하는 구조에는 차이가 있습니다.
사람의 눈에는 간상세포(Rod Cell)와 원추세포(Cone Cell)라는 광수용체가 존재합니다.
간상세포는 어두운 환경에서 빛을 감지하는 데 중요한 역할을 하고, 원추세포는 밝은 환경에서 색상을 구별하는 데 중요한 역할을 합니다.
눈에서 발생한 신경 신호는 뇌로 전달되며, 뇌는 다양한 정보를 통합하여 시각적 경험을 만들어 냅니다.
반면 디지털카메라는 이미지 센서가 측정한 데이터를 전자회로와 이미지 프로세서를 통해 처리합니다.
사람은 밝은 하늘과 어두운 건물 내부를 동시에 바라볼 때 주변 환경에 적응하며 장면을 인식할 수 있습니다.
카메라는 센서의 다이내믹 레인지와 노출 조건에 따라 밝은 영역 또는 어두운 영역의 정보를 충분히 기록하지 못할 수 있습니다.
이를 보완하기 위해 HDR(High Dynamic Range) 촬영과 같은 기술이 사용됩니다.
또한 사람의 시각은 단순히 눈에 들어온 빛을 그대로 기록하는 과정이 아닙니다.
뇌는 주변 밝기, 색상 대비, 과거 경험, 시선의 이동 등 다양한 요소를 이용하여 시각 정보를 해석합니다.
따라서 사람의 눈과 이미지 센서 중 어느 쪽이 무조건 우수하다고 비교하기는 어렵습니다.
카메라는 사람의 눈으로 구별하기 어려운 미세한 빛을 장시간 노출로 기록할 수 있고, 고속 촬영을 통해 매우 짧은 순간을 분석할 수도 있습니다.
반면 사람의 시각 시스템은 주변 환경에 적응하고 복잡한 장면을 실시간으로 인식하는 데 뛰어난 능력을 가지고 있습니다.
두 시스템은 모두 빛을 이용하지만 서로 다른 목적과 방식으로 정보를 처리합니다.
빛을 사진으로 바꾸는 기술이 우리에게 주는 의미
우리가 카메라로 사진을 촬영하는 과정은 매우 간단합니다.
카메라를 들고 피사체를 바라본 다음 셔터 버튼을 누르면 됩니다.
하지만 그 짧은 순간에 카메라 내부에서는 놀라울 정도로 복잡한 과정이 진행됩니다.
렌즈는 빛을 모아 이미지 센서에 상을 형성하고, 이미지 센서는 광전변환을 통해 빛의 정보를 전하로 바꿉니다.
전자회로는 전하를 읽어 신호로 만들고, 아날로그-디지털 변환기는 이를 숫자로 변환합니다.
이미지 프로세서는 수집된 데이터를 이용해 밝기와 색상을 구성하고, 노이즈를 줄이며, 최종적인 사진을 완성합니다.
이러한 기술의 바탕에는 수많은 과학자의 연구가 존재합니다.
광전효과를 연구한 물리학자들, 반도체의 원리를 발전시킨 과학자들, CCD를 발명한 연구자들, CMOS 이미지 센서를 발전시킨 엔지니어들의 성과가 오랜 시간 축적되었습니다.
사진 한 장에는 물리학, 화학, 재료공학, 전자공학, 광학, 컴퓨터공학 등 다양한 학문이 함께 활용되고 있습니다.
이러한 사실을 이해하고 나면 카메라는 단순히 사진을 촬영하는 기계가 아니라 인간이 자연의 원리를 발견하고 응용하여 만들어 낸 정밀한 과학 기술의 집합체라는 사실을 알 수 있습니다.
또한 이미지 센서의 원리를 이해하면 사진 촬영 기술도 더욱 깊이 있게 배울 수 있습니다.
왜 어두운 환경에서 노이즈가 발생하는지, 왜 센서 크기가 화질에 영향을 주는지, 왜 셔터스피드가 밝기와 움직임에 영향을 주는지, 왜 RAW 파일이 후보정에 유리한지 등을 과학적으로 이해할 수 있기 때문입니다.
우리는 흔히 사진을 빛으로 그린 그림이라고 표현합니다.
실제로 Photography라는 단어도 그리스어에서 유래한 빛과 기록 또는 그리기의 의미를 담고 있습니다.
과거의 필름카메라는 빛에 반응하는 감광 재료의 화학적 변화를 이용해 사진을 기록했습니다.
오늘날의 디지털카메라는 반도체에서 발생하는 전기적 변화를 이용해 빛을 숫자로 기록합니다.
기술의 형태는 달라졌지만 사진의 본질에는 여전히 빛이 존재합니다.
결국 이미지 센서가 빛을 사진으로 바꾸는 기술은 자연현상을 인간이 이해하고, 그 원리를 활용하여 새로운 가치를 만들어 낸 대표적인 사례라고 할 수 있습니다.
앞으로 카메라로 사진을 촬영할 때 이미지 센서 내부에서 수천만 개의 화소가 빛을 감지하고 있다는 사실을 떠올려 보시기 바랍니다.
평범하게 느껴졌던 셔터 버튼 한 번의 동작이 과학과 기술의 발전이 만들어 낸 놀라운 순간으로 다가올 것입니다.
빛을 전기 신호로 바꾸는 이미지 센서의 작동 원리와 발명 역사를 더 깊이 이해하고 싶다면 아래의 공식 기술 자료를 참고해 보세요.
캐논 공식 기술 자료에서는 CMOS 이미지 센서가 빛을 전기 신호로 변환하는 과정과 포토다이오드, 전하 읽기 회로, CCD와 CMOS의 차이를 설명합니다.
캐논 공식 기술 자료 살펴보기 →노벨상 공식 자료에서는 1969년 윌러드 보일과 조지 스미스가 발명한 CCD 기술의 역사와 빛을 디지털 영상 정보로 기록하는 원리를 소개합니다.
노벨상 공식 해설 살펴보기 →이미지 센서가 빛을 사진으로 바꾸는 원리를 이해했다면, 이번에는 이미지 센서의 크기에 대해 알아보세요. 풀프레임, APS-C, 마이크로 포서드 등 센서 규격의 차이와 센서 크기가 화질, 화각, 노이즈 및 심도에 어떤 영향을 주는지 자세히 살펴볼 수 있습니다.
카메라 센서 크기 비교 글 읽기 →
