직류 교류 차이에 관련하여 전기는 흐르는 방식에 따라 두 가지로 나뉩니다. 이 구분이 이해되면, 왜 콘센트는 교류이고 휴대기기는 직류인지, 왜 송전탑이 필요한지 한 번에 풀립니다.
직류(DC)란?
한 방향으로만 흐르는 전기입니다. 시간에 따라 전압이 거의 일정하고, 전자의 이동 방향이 바뀌지 않습니다.
- 비유: 한쪽으로만 흐르는 강물
- 파형: ─── (수평에 가까운 직선)
- 대표 원천: 배터리, 태양광 패널(생성 단계)
- 특징: 안정적·정밀 제어에 유리, 저장(배터리) 가능
교류(AC)란?
방향과 크기가 주기적으로 바뀌는 전기입니다. 보통 사인파 형태로 +와 −를 번갈아 오가며, 주파수(예: 60Hz)가 있습니다.
- 비유: 앞뒤로 반복되는 파도
- 파형: ~~~ (사인파)
- 대표 원천: 회전형 발전기(수력·화력·원전·풍력 등)
- 특징: 변압기로 전압을 쉽게 올리고/내려 장거리 송전에 유리
| 구분 | 직류(DC) | 교류(AC) |
|---|---|---|
| 흐름 방향 | 한 방향 고정 | 주기적으로 방향 전환 |
| 전압/전류 파형 | 거의 일정(평탄) | 사인파(진폭·주파수·위상) |
| 변압/변환 | 직접 변압 어려움(전자식 변환 필요) | 변압기 사용으로 손쉽게 승·강압 |
| 장거리 송전 | 손실 증가로 비효율(특수 HVDC는 예외적 용도) | 표준 방식, 광범위·경제적 |
| 대표 사용처 | 배터리 기기(휴대폰·노트북·전기차), 전자회로 | 가정/산업 전력망, 모터 구동, 조명·가전 |
| 장점 | 안정·정밀, 저장 가능, 저전력 전자에 적합 | 변압 용이, 송전 효율 우수, 인프라 표준화 |
| 유의점 | 장거리 분배 비효율, 전압 조정에 장치 필요 | 주파수/위상 관리 필요, 일부 정밀 기기는 정류 필요 |
2. 누가 발견했을까? – 에디슨과 테슬라의 전류 전쟁
- 직류(DC)는 토머스 에디슨(Thomas Edison)이 전등 개발과 함께 널리 알렸습니다. 에디슨은 발전소에서 직류를 공급하는 방식을 밀어붙였습니다.
- 교류(AC)는 니콜라 테슬라(Nikola Tesla)가 연구하고 상용화했습니다. 테슬라는 전류의 방향이 바뀌는 교류를 발전과 송전에 적용하면 훨씬 효율적이라는 사실을 밝혔습니다.
이 때문에 19세기 말에는 “전류 전쟁(War of Currents)”이라는 역사적 논쟁이 있었는데, 결과적으로 교류 시스템(테슬라와 웨스팅하우스 진영)이 승리하면서 지금까지 전 세계 전력망의 표준이 되었습니다.
3. 왜 굳이 직류와 교류로 나누었을까?
전류가 한 방향으로만 흐르느냐(직류), 아니면 방향이 바뀌느냐(교류)는 전기를 사용하는 방식과 효율성에 큰 차이를 만듭니다.
직류(DC)는 전압을 멀리 보내기 어렵습니다. 거리가 길어질수록 손실이 커지기 때문에 대규모 송전에는 비효율적입니다.
교류(AC)는 변압기(Transformer)를 사용해 전압을 높이거나 낮출 수 있습니다. 덕분에 수백 km 떨어진 곳까지 전력을 효율적으로 보낼 수 있습니다.
따라서 송전에는 교류가 유리하고, 정밀한 기기 구동에는 직류가 적합합니다.
4. 직류는 어디에 사용될까?
직류는 전압이 일정하고 안정적이기 때문에 작고 정밀한 전자기기에 많이 사용됩니다.
- 건전지, 배터리: 모두 직류 전기를 저장하고 방출합니다.
- 휴대폰, 노트북: 충전기를 통해 교류 전기를 직류로 바꿔서 사용합니다.
- 자동차(특히 전기차): 배터리 기반으로 직류 전기를 사용합니다.
즉, 직류는 배터리 기반의 기기나 정밀 전자장치에 필수적입니다.
5. 교류는 어디에 사용될까?
우리 집 벽 콘센트에서 나오는 전기는 모두 교류입니다.
- 가전제품: 냉장고, 세탁기, 에어컨, 전자레인지 등 대부분 교류 전기를 직접 사용합니다.
- 산업용 설비: 대형 모터, 공장 기계류 등도 교류를 활용합니다.
교류를 사용하는 이유는 단순합니다. 멀리 보내기 쉽고, 변압을 통해 안전하게 전송할 수 있기 때문입니다. 만약 지금도 직류가 쓰였다면, 도시마다 작은 발전소가 있어야 하고 전기요금은 훨씬 비싸졌을 것입니다.
6. 일상 속 의문 – “가전제품은 교류라는데, 휴대폰 충전은 왜 직류일까?”
좋은 질문입니다. 벽의 콘센트에서는 교류(AC)가 나오지만, 휴대폰은 직류(DC)로만 동작합니다. 그래서 충전기(어댑터) 안에 작은 장치가 들어 있어 교류를 직류로 변환합니다.
이 장치를 정류기(Rectifier)라고 부릅니다.
- AC → DC 변환: 휴대폰 충전기, 노트북 어댑터
- DC → AC 변환: 태양광 인버터(배터리에서 나온 직류를 교류로 바꿔 가정에 공급)
즉, 우리가 일상에서 전기를 사용할 때는 필요에 따라 교류와 직류가 서로 변환되면서 쓰이고 있습니다.

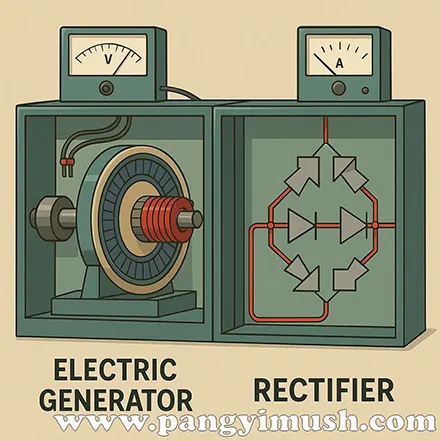

7. 교류와 직류를 만들어내는 장치
교류·직류를 만들어내는 장치
발생(Generator·Battery)과 변환(Inverter·Rectifier)의 관점에서 핵심 장치를 한 눈에 정리했습니다.
발전기
교류 발전기(AC)는 코일을 회전시켜 자속이 주기적으로 변하도록 만들어 전류 방향이 자연스럽게 바뀌는 전기를 만듭니다.
- 수력·화력·원자력·풍력의 표준 발전 방식
- 변압기와 결합해 송전 효율 극대화
직류 발전기
정류자(commutator)를 사용해 회전 중 바뀌는 극성을 한 방향으로만 꺼내 직류로 출력합니다.
- 구조가 복잡하고 유지보수 부담 → 현대에는 드묾
- 특정 산업용(레거시)·교육용으로 제한적 사용
배터리
화학 반응을 통해 전하를 분리하여 안정적인 직류를 제공합니다. 저장과 이동에 최적화되어 전자기기의 핵심 에너지 저장 장치입니다.
- 리튬이온·리튬인산철·니켈수소 등 화학계
- 휴대폰·노트북·전기차·ESS 등
인버터 (DC→AC)
배터리나 태양광의 직류를 모듈 스위칭(PWM 등)으로 교류로 변환하여 가정/전력망에서 사용할 수 있게 합니다.
- 태양광 발전·ESS·캠핑 전원·가전 인버터 모터
- 정현파/준정현파 등 파형 품질 중요
정류기 (AC→DC)
다이오드/브리지 정류와 필터·레귤레이터(SMPS)를 이용해 교류를 직류로 변환합니다. 전자기기 어댑터의 핵심.
- 스마트폰 충전기, 컴퓨터 파워서플라이
- 리플(잔류 파형) 감소가 품질 포인트
발생과 변환의 큰 흐름
발전기(AC) → 변압(송전) → 정류기(AC→DC)로 전자기기 구동, 혹은 배터리(DC) → 인버터(DC→AC)로 가정·전력망 연결. 상황에 따라 AC와 DC가 서로 변환되며 최적의 효율과 안정성을 제공합니다.
8. 정리하며
직류와 교류는 단순히 “다른 방식의 전기”가 아니라, 우리 생활과 산업을 움직이는 두 축입니다.
- 직류는 배터리와 전자기기의 심장이고,
- 교류는 도시와 산업을 연결하는 혈관입니다.
우리가 매일 사용하는 전기 제품 뒤에는 직류와 교류의 조화가 숨어 있다는 사실을 알면, 전기가 훨씬 더 흥미롭게 다가올 것입니다.
